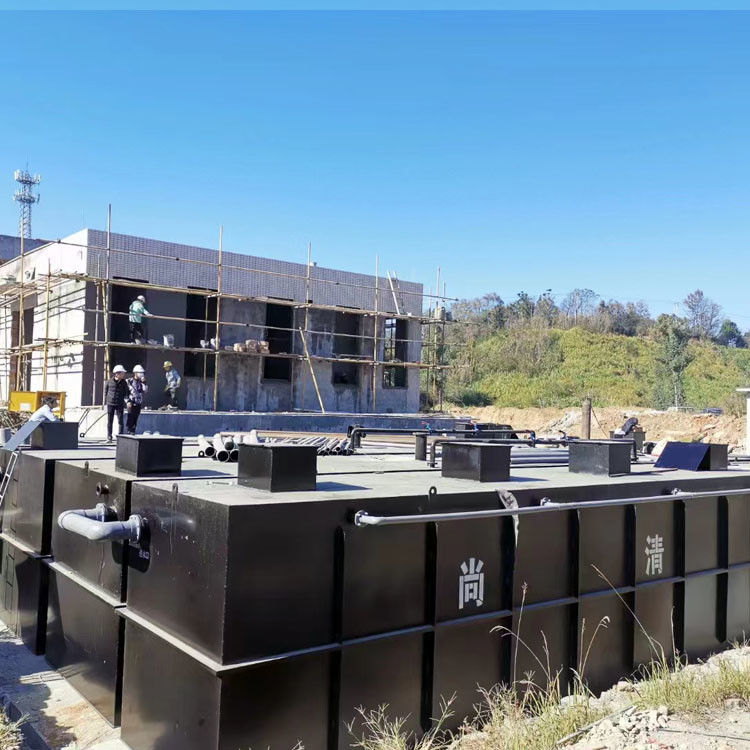

地下埋蔵下水処理設備 50T/D 梱包された Stp プラント

50T/D 地下埋設下水処理装置 SQDWS-50

１、埋設下水処理設備計画の準備基盤
地表水の環境品質基準 (GB 3838-2002) のクラス III 基準。
都市下水処理場からの汚染物質の排出基準 (GB18918-2002)
都市廃水のリサイクルと再利用のための都市雑水の水質 (GB/T18920-2002)
都市廃水リサイクルと景観環境水質 (GB/T18921-2002)
建物の給排水設計基準 (GB50015-2003)
屋外排水路の設計基準（GBJ14-87）
建築構造の設計のための負荷コード GB50009-2001
コンクリート構造物の設計基準 GB50010-2002
建築物の耐震設計基準 GB50011-2001
建築基礎の設計基準 GB50007-2002
建築物の防火設計基準 GBJ16-87 (2001 年改訂)
電気設計基準 (GBJ54-83)

2、埋設下水処理設備制度の法的背景
中国では、環境保護は国の基本政策として実施されており、社会全体とあらゆるレベルの政府によって高く評価されています。上記の技術基準と仕様を実装しながら、下水処理プラントの概念設計は次の法的文書に基づいて作成されました。
中華人民共和国水質汚濁防止法（1996 年）
中華人民共和国環境保護法 (1989 年 12 月)
中華人民共和国環境予防管理法（1984年5月）
汚染物質処理施設の環境保全に関する監督管理措置（1989年5月）
建設プロジェクトの環境保護に関する管理措置（1986年3月）
３、埋設下水処理施設のスキーム策定の原則
1. 地上の建物をベースに周辺環境との調和を図ります。
2. 成熟した信頼性の高い国内の処理プロセスと技術を採用し、処理排水が雑多な水質に関する現在の国家基準を満たし、それを超えていることを保証します。同時に、エンジニアリング投資と運営コストを可能な限り最小限に抑え、施設全体の床面積を削減します。
3. 高品質な国産ブランドの設備・資材を採用し、高効率・省エネ・先進技術を実現し、安定・確実に動作することで、システムのメンテナンス負荷を軽減し、長期にわたる正常な稼働を確保します。
4. 本排水処理事業の設計においては、総合環境に十分配慮し、衝撃吸収、騒音防止、消臭等の対策を考慮し、周辺環境への影響を極力少なくするよう配慮すること。
5. 施設レイアウトはコンパクトかつ合理的で、パイプラインの設置はきちんとしており、レイアウトは美しいです。
4、入口および出口の水質
甲から提供された情報によれば、本プロジェクトの処理前下水の水質は下表のとおりである。

処理水の水質は、「都市下水処理場の汚染物質排出基準」(GB18918-2002) に指定されているクラス III 地表水基準を満たしている必要があり、具体的なデータは以下の表に示されています。

５、埋設下水処理装置の工程を詳しく説明
このプロセスは「加水分解酸性化＋接触酸化＋接触酸化＋沈殿＋MBR膜＋逆浸透」プロセスを採用する予定です。このプロセスは操作が簡単で、運転コストが低く、処理効果が高く、安定した運転を実現します。現在、これは比較的成熟した家庭下水処理プロセスであり、下水が排出基準を確実に満たすことを効果的に保証できます。
良好な治療効果、低い運用コスト、および低い投資の原則に基づいて、この設計の具体的なプロセス フローは次のとおりです。

下水はまず調整槽に入り、水質と水量を均一にします。このプロジェクトの下水の有機含有量は高く、BOD5/CODcr=0.5 であり、生分解性も良好です。したがって、生物学的処理方法を使用して下水中の有機含有量を大幅に削減するのが最も経済的です。下水中のアンモニア性窒素および有機物、特に有機性窒素の含有量が高いため、有機物の生分解中に有機性窒素はアンモニア性窒素の形で発現され、これも重要な公害防止指標である。したがって、下水処理には無酸素および好気性のA/O/O生物学的接触酸化プロセスが採用されており、生化学タンクをAレベルタンクとOレベルタンクの2つの部分に分割する必要があります。調整槽内の汚水は、汚水揚水ポンプにより生化学処理用のA段生化学槽まで引き上げられます。A レベルのタンクでは、下水中の有機物濃度が高いため、微生物は低酸素状態にあります。このときの微生物は通性微生物であり、下水中の有機窒素をアンモニア態窒素に変換する。同時に、有機炭素源を電子供与体として使用して、NO2-NおよびNO3-NをN2に変換し、また、いくつかの有機炭素源とアンモニア性窒素を使用して、新しい細胞物質を合成します。したがって、A レベルのタンクには、一定の有機物除去機能があり、後続の O レベルの生化学タンクの有機負荷を軽減して硝化を促進するだけでなく、下水中の高濃度の有機物に依存して脱窒を完了し、最終的には窒素富栄養化汚染を排除します。A レベルのタンクの生化学的作用の後、下水中には依然として一定量の有機物、窒素およびアンモニアが存在します。有機物をさらに酸化分解し、同時に炭化が完了しがちな時期に硝化をスムーズに進めるため、Oレベル生化学槽を特別に設置しています。
A レベル タンクからの流出液は重力によって O レベル タンクに流れます。Oレベル生化学槽の処理は、有機物の分解によって生成される無機炭素源や空気中の二酸化炭素を栄養源として、下水中のアンモニア性窒素をNO2-Nに変換する独立栄養細菌（硝化菌）に依存しています。 Oレベルタンクからの流出液の一部は沈降タンクに流入して沈殿し、残りの一部はAレベルタンクに戻って内部循環し、脱窒を達成します。A レベルと O レベルの両方の生化学タンクに充填剤が設置されており、生化学処理プロセス全体は充填剤に付着したさまざまな微生物に依存して完了します。A レベルタンク内の溶存酸素を約 0.5mg/l に制御します。O レベルの生化学タンク内の溶存酸素は 3mg/l 以上に制御され、ガスと水の比率は 15:1 である必要があります。O レベルの生化学タンクからの流出液の一部は、A レベルのタンクに戻ります。一部は縦流沈殿槽に流入し、固液分離されます。加水分解酸性化タンクで処理された後、廃水は接触酸化/膜バイオリアクター MBR に入ります。好気性細菌の作用により、廃水中に残っている BOD5 の大部分は CO2 と H2O に分解されます。さらに、膜遮断により、水中の浮遊物質や病原性微生物をより効果的に除去できます。MBR処理後の排水は上水タンクに流入し、排出基準を満たします。
沈殿池で固液分離された排水は清水タンクに流入し、逆浸透装置で深層処理されて放流されます。
沈殿槽に沈殿した汚泥の一部は、内部循環用の空気ストリッピング装置によってAレベルタンクに引き上げられます。その一部は汚泥タンクに持ち上げられます。汚泥タンク内の汚泥は定期的にふん尿車で輸送されて処理されます。

6、埋設下水処理装置のプロセス特性
この設計で採用された加水分解酸性化+生物学的接触酸化+生物学的接触酸化+沈降+MBR膜+逆浸透生物学的処理の処理プロセスは、家庭の下水処理に広く適用されており、次の主な特徴があります。
1. 加水分解酸性化プロセスは単機能の最初沈殿槽に代わるもので、最初沈殿槽と比較して以下の利点があります。懸濁物質の除去率が高く、廃水の生分解性が向上し、その後の好気性処理の負荷を軽減できます。安定した汚泥の消化効果があり、装置内での汚泥発生量を削減します。
2.好気性生化学部分は、体積負荷が高く、設置面積が小さい生物学的接触酸化プロセスを採用しています。活性汚泥法と生物膜法の両方の利点を備えており、優れた処理効果、強力な耐衝撃性、簡単で便利な管理、低エネルギー消費を備えています。
3. この下水はアンモニア態窒素含有量が高く、下水の脱窒処理を考慮する必要がある。このプロセスで使用される加水分解酸性化+生物学的接触酸化プロセスは、無酸素+好気性脱窒および脱窒プロセスです。運転中、好気性硝化液は加水分解槽に戻り、脱窒菌の触媒作用により硝酸性窒素と亜硝酸性窒素が窒素に変換され下水と分離されます。
4.新しいフィラーの採用、速いフィルム形成、長い耐用年数、および速い処理効果。
5. 二次汚染の可能性を十分に考慮し、その影響を最小限に抑える。
6. 集中制御と自動運転の採用により、管理と保守が容易になり、システムの信頼性と安定性が向上します。
